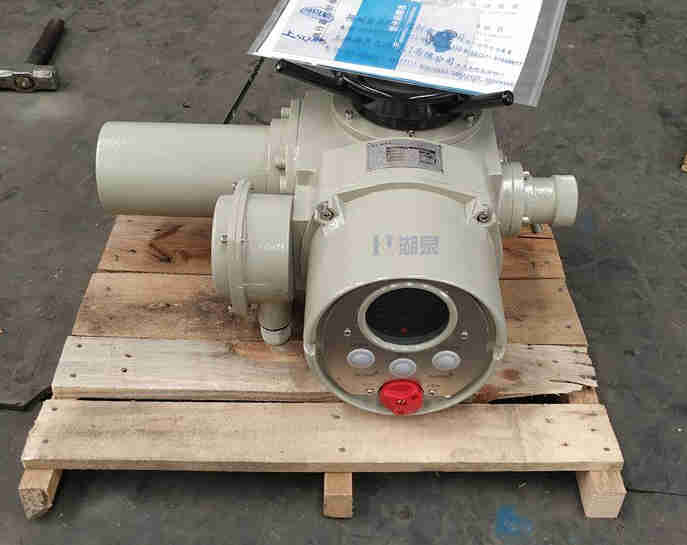

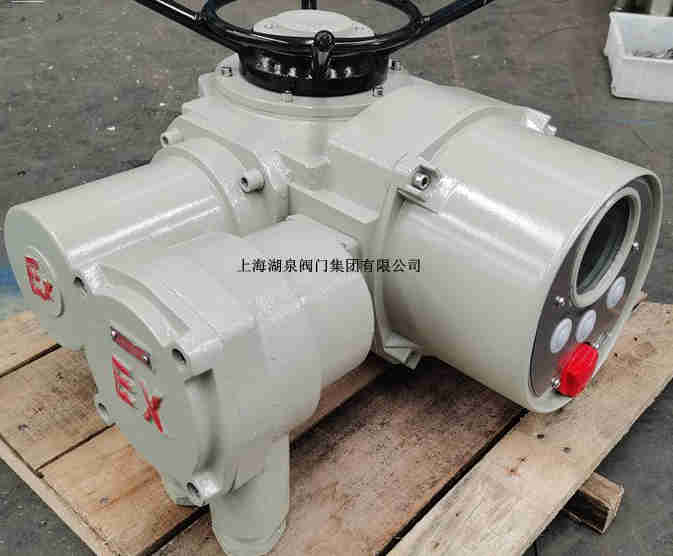

閥門電動裝置DZW90-18T型號代表的含義是該裝置的輸出轉矩為900 N·m，‌且具有18個不同的速度比。‌

閥門電動裝置的型號命名通常遵循一定的規則，‌以便于識別和理解其性能參數。‌在DZW90-18T這個型號中，‌DZW代表的是閥門電動裝置的基本類型，‌而后面的數字和字母則提供了關于該裝置的具體信息。‌具體來說：‌

• DZW：‌這是閥門電動裝置的基本標識，‌表明這是一個電動執行機構，‌用于控制閥門的開啟和關閉。‌
• 90：‌這表示輸出轉矩，‌即裝置能夠產生的最大力矩，‌單位可能是N·m（‌牛頓·米）‌。‌在這個例子中，‌900 N·m意味著裝置能夠產生900牛頓·米的力矩，‌這是衡量裝置能夠承受的負載大小的一個重要參數。‌
• 18T：‌這個后綴可能表示速度比的數量，‌即裝置具有18個不同的速度比設置，‌這使得裝置能夠適應不同的工作條件和負載要求。‌速度比的不同設置允許裝置根據具體的應用場景調整其輸出速度和轉矩，‌從而實現更優的性能和效率。‌

綜上所述，‌DZW90-18T型號的閥門電動裝置具有900 N·m的輸出轉矩和18個不同的速度比設置，‌適用于需要高轉矩和高速度比調節的工業應用中。

1、手動將電動裝置置于中間位置

2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮

3、拔碼開關的正作用和反作用不能同時拔為有效

4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。

    注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。

5、為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取舍，使其不產生振蕩為*調整值

6、輸入控制信號丟失后，丟信指示燈亮

7、當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖

調節型模塊的調試

    1、手動將電動裝置置于中間位置

    2、接通AC380電源，電源指示燈亮；若電源缺相，則缺相指示燈亮

    3、拔碼開關的正作用和反作用不能同時拔為有效

    4、正作用時位置反饋信號調節。將電動裝置打到全關位置，調節整體模塊上的“調零”電位器，使兩測試點的電壓接近零（≤2mV），然后調節“4mA”電位器使輸出信號為4mA；將電動裝置打到全開位置，調節“20mA”電位器使輸出信號為20mA。上述調節只須一次即可完成。

    注：“調零”、“4mA”、“20mA”電位器均為順時針方向旋轉輸出信號增大，反之減小，如發現順時針旋轉上述電位器時，輸出信號減小，請將電位器兩邊的線互換。

    5、為了保證電動裝置在自動控制中的定位精度，必須調節靈敏度。靈敏度小，定位精度高，但容易產生振蕩；靈敏度大，不容易產生振蕩，但定位精度差。調節“靈敏度”電位器可在二者之間取舍，使其不產生振蕩為*調整值

    6、輸入控制信號丟失后，丟信指示燈亮

    7、當出現開閥或關閥某一方向鎖死后，向另一方向運行3秒即可解鎖

電動裝置型號規格及詳細參數

注1：可按用戶要求提供其它轉速:12/18/24/30/36/42/48/60（r/min）

注2：當產品提供四層計數器時，zui大轉圈數為表1轉圈數×10

3.4.2電機技術參數見表2

表2
