高溫高壓截止閥\J61Y-320 DN15，DN20，DN25產品詳細說明書
[ 2025-02-07 ]

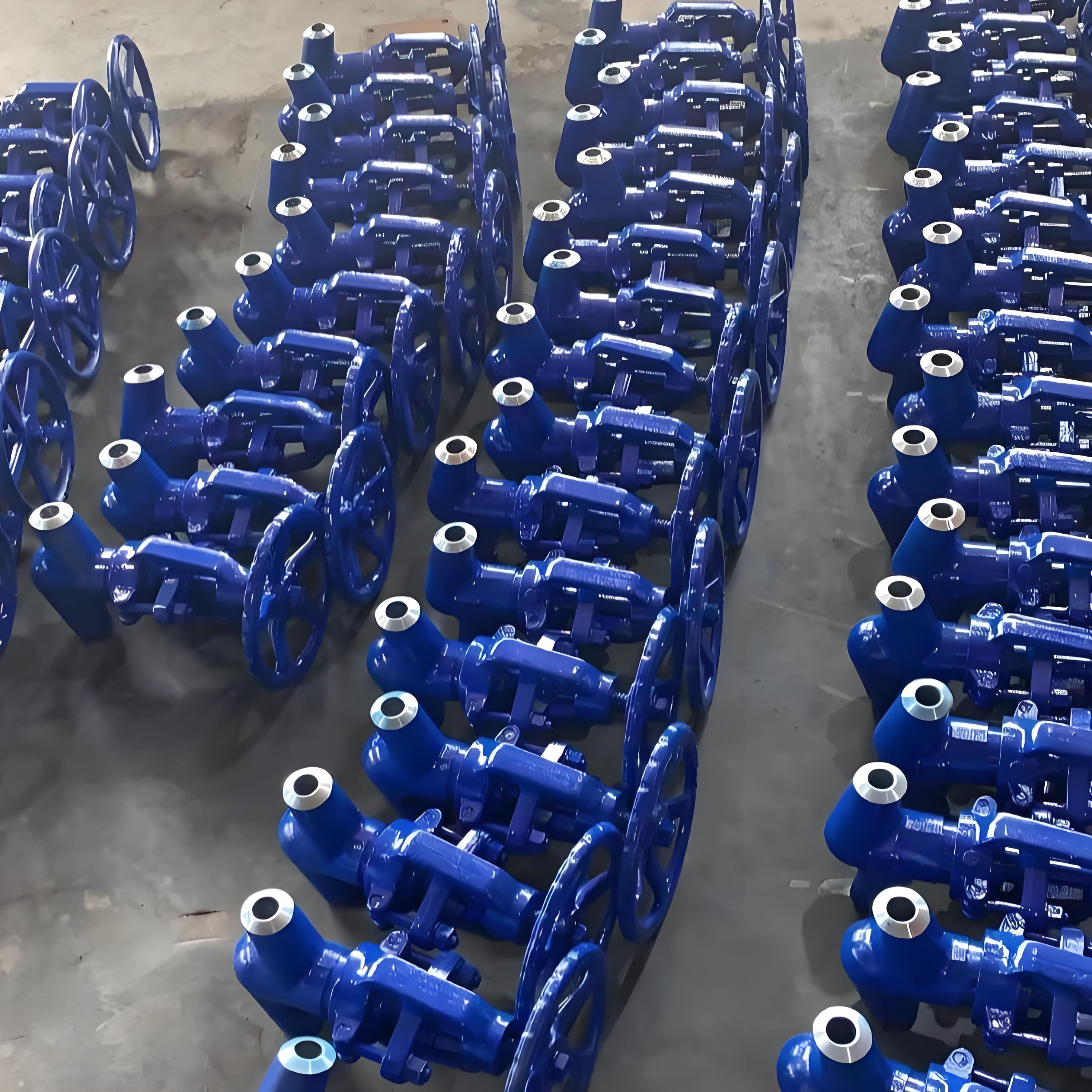

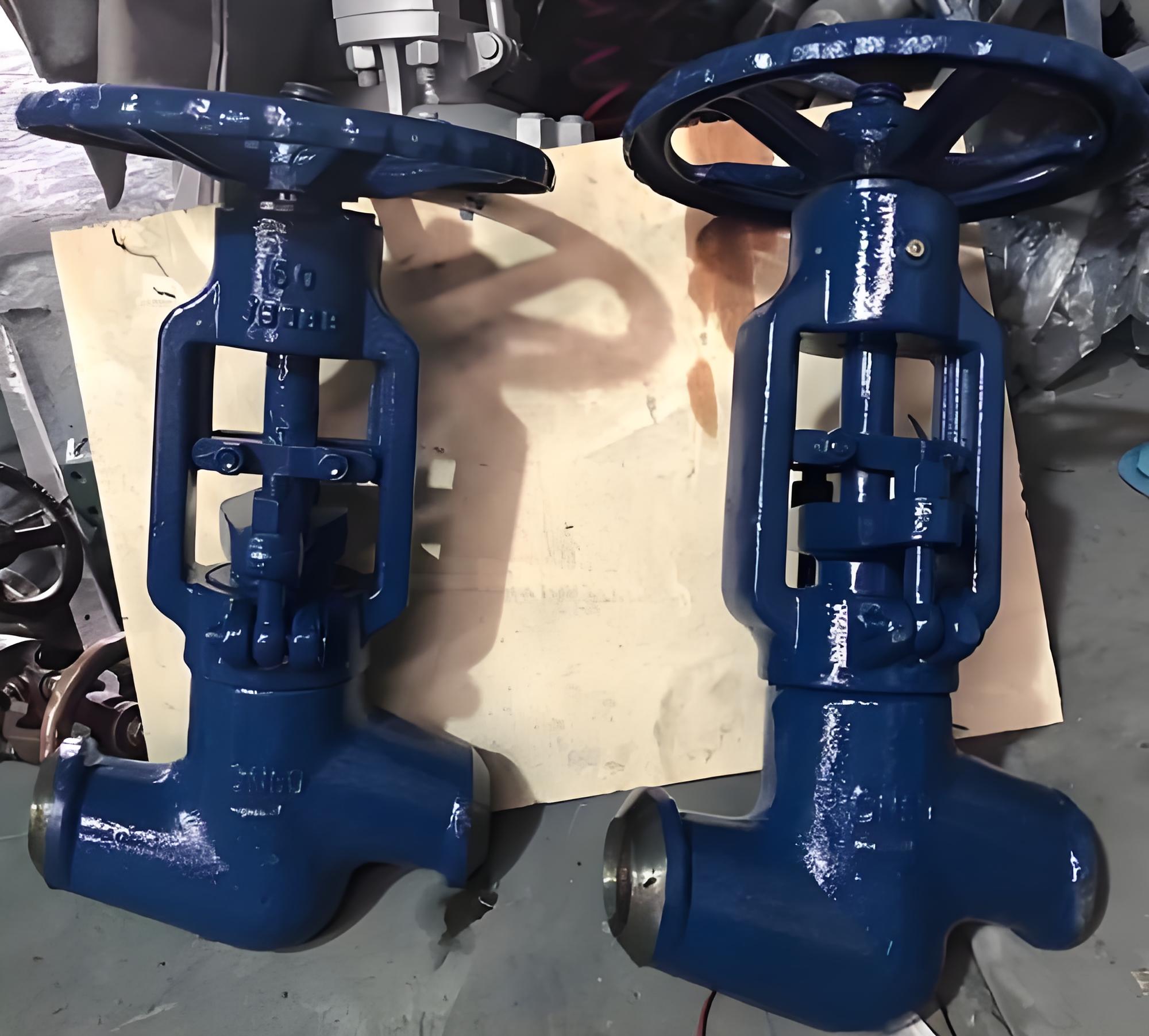

J61Y-320 DN15截止閥是一種高溫高壓焊接截止閥，主要用于電站等高壓工況環境。
產品特點和應用場景
J61Y-320 DN15截止閥具有以下特點：
- 耐高壓：該閥門設計用于高壓工況，能夠承受較高的介質壓力。
- 耐高溫：適用溫度范圍廣泛，通?？蛇_550度。
- 密封性能好：采用錐面密封和活動閥瓣設計，確保良好的密封效果。
- 材質優良：閥瓣采用硬質鈷鉻鎢合金鋼，提高了在高溫工況下的硬度，減少介質沖蝕。
該閥門廣泛應用于電站、電力工程、機電設備工程等需要高壓、高溫環境的場合，特別是在電站一次門蒸氣和熱循環水等處使用效果顯著。
技術參數和規格
J61Y-320 DN15截止閥的具體技術參數和規格如下：
- 公稱壓力：32MPa
- 殼體試驗壓力：48MPa
- 氣壓試驗：19.2MPa
- 適用溫度：550度
- 適用介質：水、油、蒸汽、WOG等
- 連接方式：對焊式連接
- 結構特征：錐面浮動閥瓣、球面密封、上閥桿螺紋
- 檢驗標準：符合GB/T 12224-1989和JB/T 9092-1999等標準

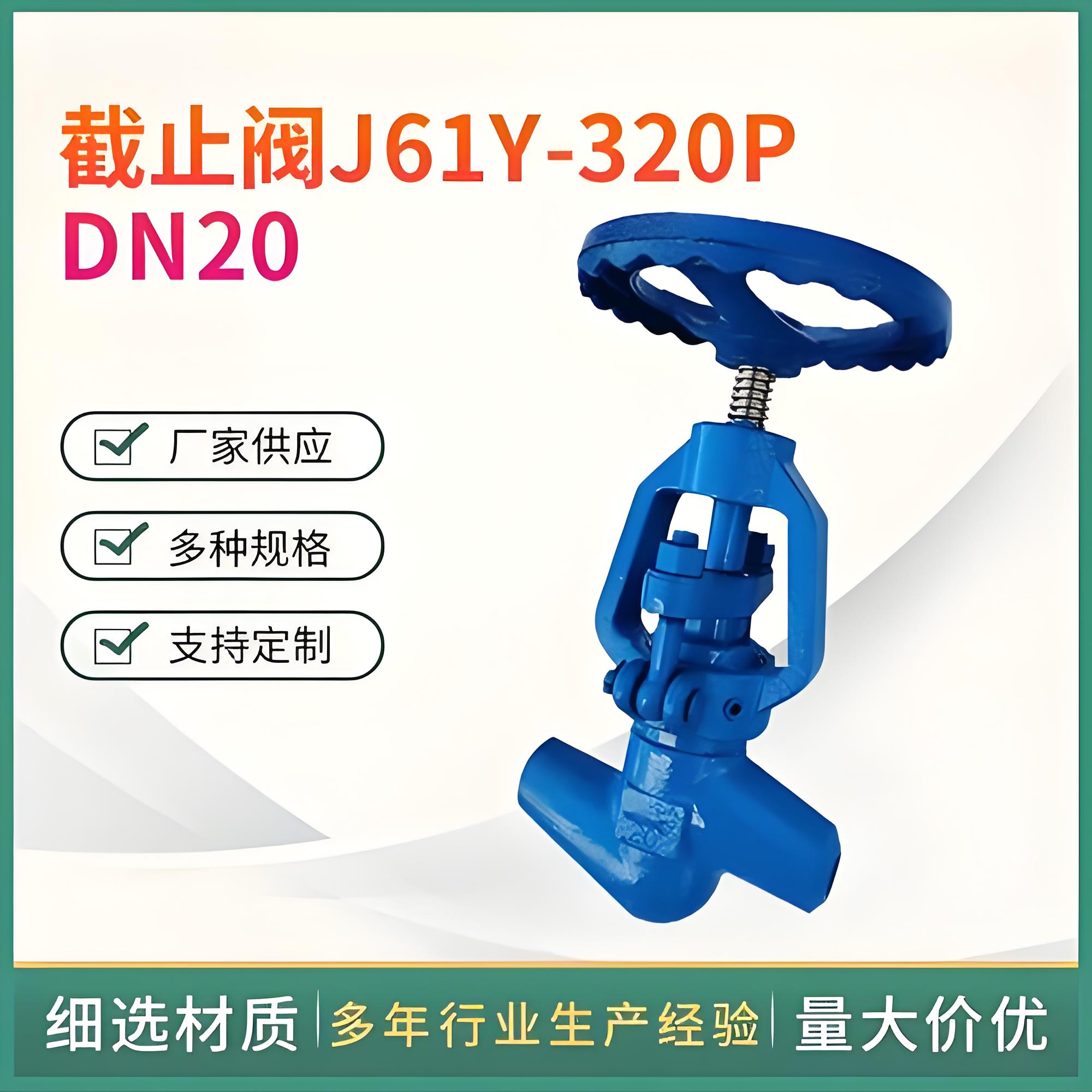

J61Y-320 DN20截止閥的產品技術參數如下：
- 連接形式：焊接
- 公稱通徑：20
- 適用介質：水
- 壓力環境：常壓
- 工作溫度：常溫
- 標準：國標
- 流動方向：單向
- 驅動方式：手動
- 零部件及配件：閥體
- 形態：角式
- 類型：二通式
- 規格：國標
產品主要性能參數
| 產品型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作壓力(MPA) | 工作溫度℃ | 適用介質 | |||
| 殼體強度 | 密封 | / | / | / | ||||
| J61Y-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 |
| J61Y-200 | 20 | 30 | 22 | / | / | / | ||
| J61Y-250 | 25 | 38 | 28 | / | / | / | ||
| J61Y-320 | 32 | 48 | 36 | / | / | / | ||
主要外型尺寸
| J61Y-100、J61Y-200、J61Y-250、J61Y-320 | ||||||||
| 10 | 120 | 12 | 25 | / | 40℃ | 185 | 140 | 2.8 |
| 15 | 170 | 17 | 36 | / | 40℃ | 247 | 200 | 705 |
| 20 | 170 | 22 | 42 | / | 40℃ | 248 | 200 | 9 |
| 25 | 170 | 26 | 42 | / | 40℃ | 248 | 240 | 9.5 |
| 32 | 170 | 31 | 44 | / | 40℃ | 248.5 | 280 | 15 |
| 50(1) | 250 | 50 | 82 | / | 32℃ | 450 | 320 | 60 |
| 50(2) | 350 | 50 | 82 | / | 32℃ | 450 | 320 | 64 |
