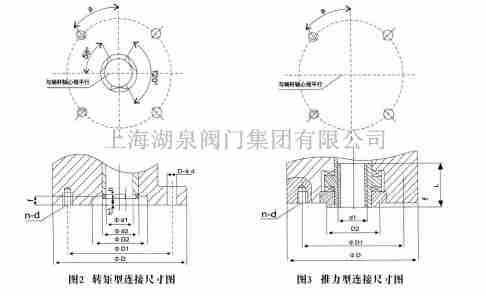

- 規格尺寸

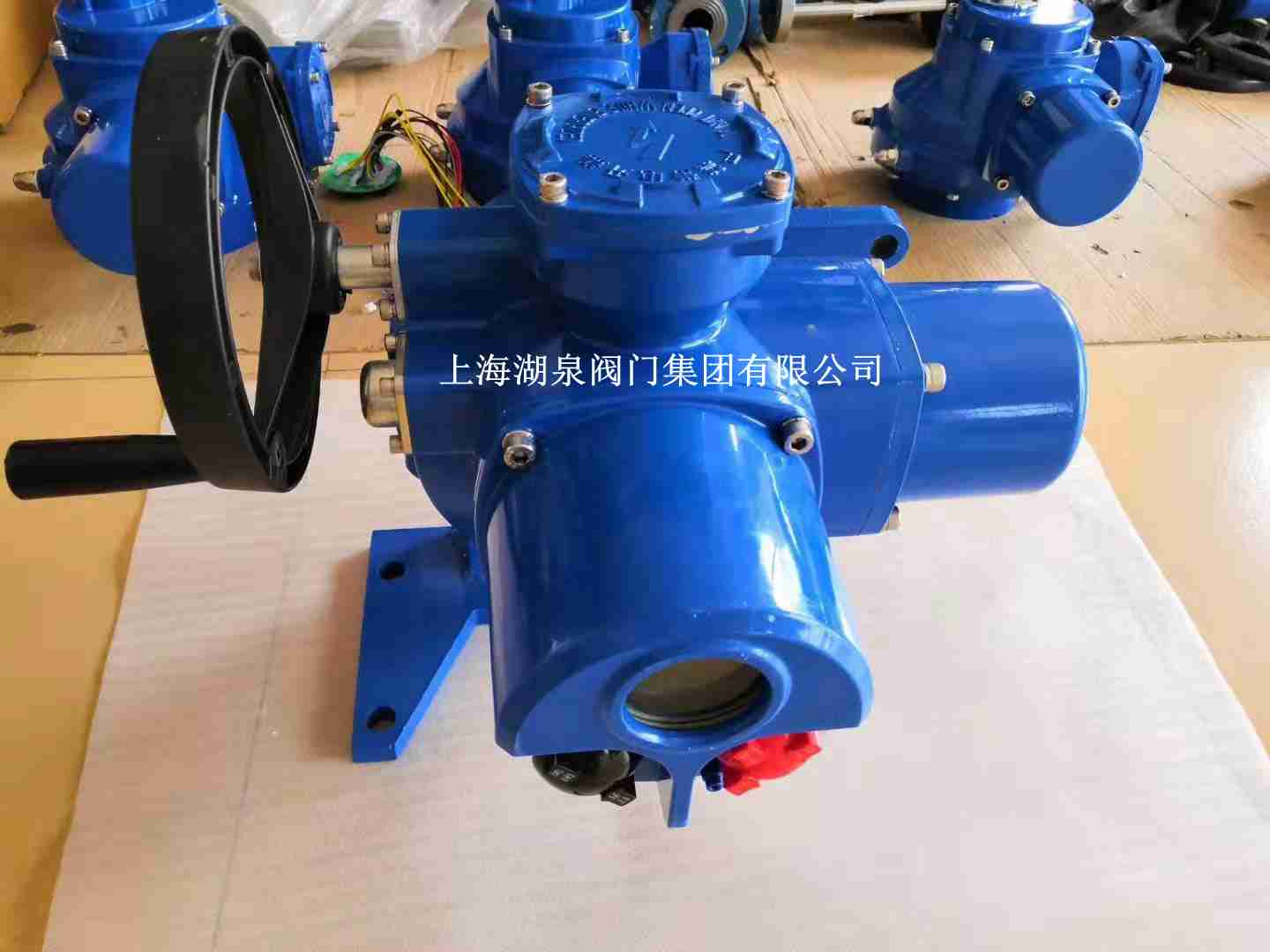

- 結構圖片
一、Z90推力型閥門電動裝置簡介
上海湖泉閥門集團有限公司推力型閥門電動裝置屬多回轉類閥門電裝，控制插板閥、閘門、閘板閥等的開啟和關閉。Z90T推力型閥門電動裝置輸出推力為200KN，輸出轉速24r/min，電機功率2.2KW，電壓AC380V。控制方式有普通開關型，整體型和調節型。
二、Z90推力型閥門電動裝置工作環境
1 、電源：常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）
單相220V、110V（50Hz 、60Hz）
2 、推力型閥門電動裝置工作環境：
環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）
相對濕度：≤95%（25℃時）。
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。
防護等級：IP55（特殊訂貨IP65、IP67）
工作制：短時10分鐘（特殊訂貨30分鐘）
多回轉閥門電動執行器：
按防類型分：有普通型、戶外型和隔爆型
按控制方式分：有常規型、一體化型和智能一體化型
按連接型式分：有轉矩型、電站型和推力型
三、推力型閥門電動裝置型號規格和主要性能數見表
型號規格 公稱轉矩
(N·m)
公稱推力
(KN)大桿
直徑(mm)大轉圈
數(圈)手動
速比輸出轉速
r/min電機功率
(KW)參考重量
(Kg)
Z5 50 20 28 60 1:1 12 0.12 28 Z10 100 40 28 60 1:1 24/36 0.25/0.37 45 Z15 150 24/36 0.37/0.55 50 Z20 200 100 40 60 1:1 18/24 0.37/0.55 55 Z30 300 18/24 0.55/0.75 58 Z45 450 150 48 120 1:1
(20:1)24/36 1.1/1.5 110 Z60 600 24/36 1.5/2.2 120 Z90 900 200 60 120 1:1
(25:1)24/36 2.2/3 139 Z120 1200 24/36 3/4 142 Z180 1800 325 70 150 22 5:1 18/24 4/5 250 Z250 2500 18/24 5/7.5 255 Z350 3500 700 80 150 20:1 18/24 7.5/10 330 Z500 5000 18/24 10/15 350
