產品名稱：多回轉電動執行機構dzw10[ 2020-09-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、多回轉電動執行機構dzw10產品介紹
上海湖泉閥門有限公司多回轉電動執行機構dzw10也稱為多圈回轉電動裝置，多圈回轉閘閥電動頭，多圈回轉閘閥電動執行器，是閥門實現開啟、關閉或調節控制的驅動設備。該電裝適用于風門、擋板門、風閥等。本系列電裝具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點?？蓪﹂y門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。
本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定。隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型電動閥門裝置技術條件》的規定。
電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。
電動裝置由電動機、減速機構、力矩控制機構、行程控制機構、開度指示機構、手—電動切換機構、手輪及電氣部分組成。其傳動原理如圖所示。
注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和YBDF隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
DZW5/DZW10/DZW15/DZW20/DZW30/DZW45/DZW60防爆型多回轉電動執行機構，適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
多回轉電動閥門裝置 智能型電動執行器DZW10-24W/Z/T
電動機:采用YDF2-W戶外型三相異步電機，該電機為短時工作制，額定持續工作時間為10分鐘。
減速器:由-對正齒輪和蝸輪付組成,電動機的動力經減速器傳遞給輸出軸。
控制機構:由轉矩控制機構，行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示。

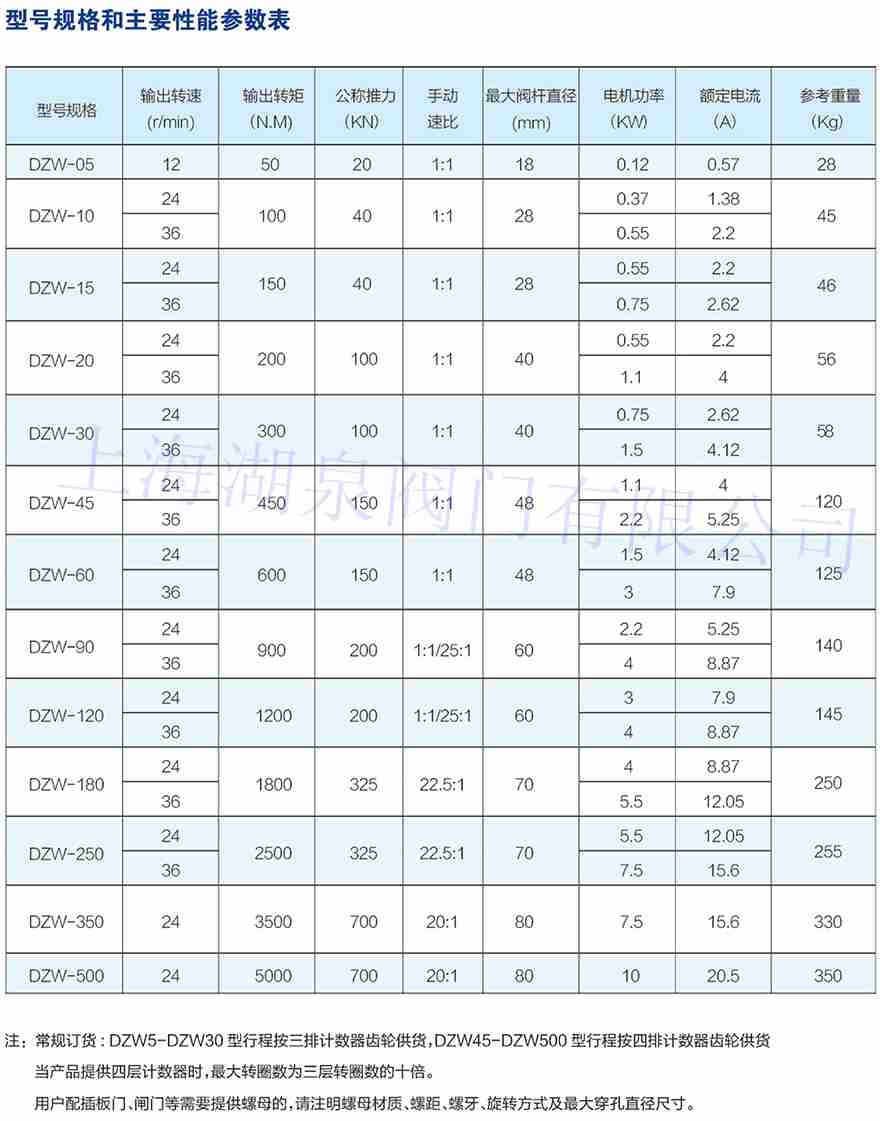

二、多回轉電動執行機構dzw10產品工作環境和主要性能技術參數
供電電源: ( 常規)380V.50HZ. (特殊電源)220V .415V .440V .660V環境溫度: - 20 ~ +60C (特殊要求可達到-60 ~ +80C )
相對濕度:≤95%RH( +25C ),不結露防護等級: (常規)IP65.(特殊訂做)IP67
防爆標志: Exd IBT4
電機工作制式:額定運行時間為10分鐘(特殊訂貨15- 30分鐘)
戶外型:用于無易燃/易爆和無腐蝕性介質的場所:
隔爆型:產品有dlI和d II BT4兩種,d I適用于煤礦非采掘工作面，dIIBT4用于工廠,適用環境為IA.1IB級T1- T4組的爆炸性氣體混合物。
箱體材質: DZW系列球墨鑄鐵.Q系列鋁合金壓鑄件啟動頻率:開關型電動執行機構: 360次/每小時
調節型電動執行機構: 600次1每小時(調節型基本誤差≤3%，回差≤1% )
行程限位:基本型(行程限位開關) 智能型(光電編碼器值)
三、多回轉電動執行機構dzw10產品圖
