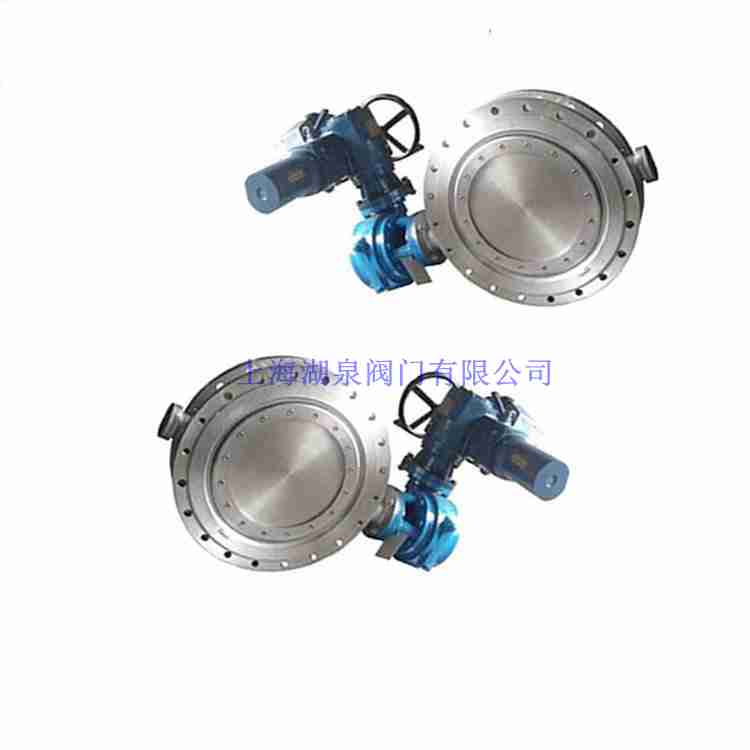

產品名稱：d943h—25 dn350 電動法蘭三偏心蝶閥[ 2021-09-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

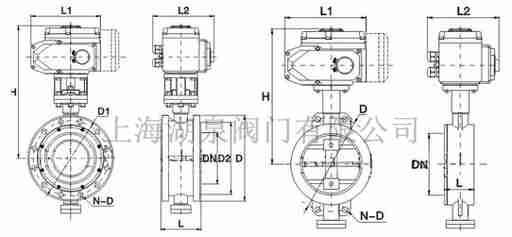

結構圖片

一、d943h—25 dn350 電動法蘭三偏心蝶閥產品概述

上海湖泉閥門d943h—25 dn350 電動法蘭三偏心蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。該三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。上海湖泉三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中。

二、d943h—25 dn350 電動法蘭三偏心蝶閥產品概特點

1、蝶板密封圈為硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點，該蝶閥無論在低溫和高溫情況下，均具有優良的密封性能。
2、d943h—25 dn350 電動法蘭三偏心蝶閥采用偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
3、閥體密封面，采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、結構獨特，操作靈活、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
5、d943h—25 dn350 電動法蘭三偏心蝶閥耐高溫、耐腐蝕。

三、d943h—25 dn350 電動法蘭三偏心蝶閥產品主要零部件材料

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	柔性石墨

四、d943h—25 dn350 電動法蘭三偏心蝶閥技術參數

公稱壓力 MPa	強度試驗 MPa	密封試驗 MPa	試用溫度 °C	適用介質
1.0	1.5	1.1	600°C	水、蒸汽、煤氣、油類、熱空氣、腐蝕性等介質
1.6	2.4	1.76
2.5	3.8	2.75
4.0	6.0	4.4

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Cv	110	180	232	368	656	1000	1760	3390	4730	6700	8900	10500	14800	20500	31000	43000	55600	70700
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	50:1

DN閥門口徑	50	80	100	125	150	200	250	300	350	400	450	500
60°開度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760
90°開度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000
DN閥門口徑	600	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000
60°開度	9710	13620	17890	22190	25990	32500	38800	45500	51400
90°開度	2060	27880	36540	44950	57630	67700	600	96600	109600
