法蘭閘閥
閥門首頁 > 產品展示 > 閘閥 > 法蘭閘閥 >
產品名稱：電動法蘭閘閥[ 2021-05-17 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動法蘭閘閥詳細介紹
上海湖泉電動法蘭閘閥由法蘭閘閥和執行器組成，要用途高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa, 工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，它結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。
二、電動法蘭閘閥特點
1、采用壓力自緊式密封或閥體、閥蓋墊片密封結構，使用安全可靠。
2、閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，閥瓣互換性較好。
3、電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
4、可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
三、電動法蘭閘閥執行標準
設計與制造 GB/T12234 連接端尺寸 結構長度 GB/T12221 法蘭尺寸 JB79 檢驗與試驗 JB/T9092 材 料 碳鋼 GB/T12229 不銹鋼 GB/T12230
四、電動法蘭閘閥主要零件材質
閥體? 閘板 閥桿 密封面 不銹鋼、碳鋼、灰鑄鐵 不銹鋼 不銹鋼 橡膠、四氟、不銹鋼、硬質合金
五、電動法蘭閘閥產品主要外形連接尺寸
公稱壓力PN(MPa) 公稱通徑
DN(mm)標準值 參考值 L D D1 n2 D6 b f f1 Z-φd L1 H 質量(kg) 1．6 50 230 160 125 100 16 3 4-φ18 590 645 48 65 290 180 145 120 18 3 4-φ18 590 690 60 80 310 195 160 135 20 3 8-φ18 590 715 65 100 350 215 180 155 20 3 8-φ18 590 770 71 125 400 254 210 185 22 3 8-φ18 590 780 119 150 480 280 240 210 24 3 8-φ23 590 810 210 200 600 335 295 265 26 3 12-φ23 810 967 320 250 622 405 355 320 30 3 12-φ25 810 1143 550 300 698 460 410 375 30 4 12-φ25 830 1292 785 2.5 50 230 160 125 100 20 3 4-φ18 590 645 50 65 290 180 145 120 22 3 8-φ18 590 690 65 80 310 195 160 135 22 3 8-φ18 590 715 67 100 350 230 190 160 24 3 8-φ23 590 770 73 125 400 270 220 188 28 3 8-φ25 590 780 127 150 480 300 250 218 30 3 8-φ25 810 810 215 200 600 360 310 278 34 3 12-φ25 810 967 322 250 622 425 370 332 36 3 12-φ30 830 1143 585 300 698 485 430 390 40 4 16-φ30 830 1292 795 4．0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61 65 290 180 145 120 110 22 3 4 8-φ18 590 690 75 80 310 195 160 135 121 22 3 4 8-φ18 590 715 84 100 350 230 190 160 150 24 3 4．5 8-φ23 590 770 101 125 400 270 220 188 176 28 3 4．5 8-φ25 810 782 207 150 480 300 250 218 204 30 3 4．5 8-φ25 810 875 226 200 600 375 320 282 260 38 3 4．5 12-φ30 810 1160 399 6．4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64 65 340 200 160 130 110 28 3 4 8-φ23 590 750 77 80 380 210 170 140 121 30 3 4 8-φ23 590 785 86 100 430 250 200 168 150 32 3 4．5 8-φ25 810 837 171 125 500 295 240 202 176 36 3 4．5 8-φ30 810 1031 243 150 550 340 280 240 204 38 3 4．5 8-φ34 830 1066 296 200 650 405 345 300 260 44 3 4．5 12-φ34 830 1213 420 10．0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81 65 340 220 170 138 110 32 3 4 8-φ25 590 734 102 80 380 230 180 148 121 34 3 4 8-φ30 810 847 175

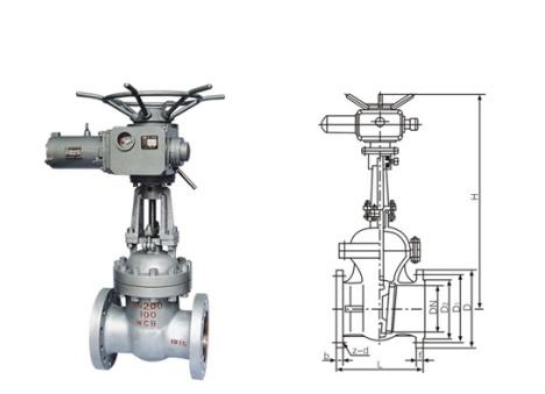

六、電動法蘭閘閥結構圖
